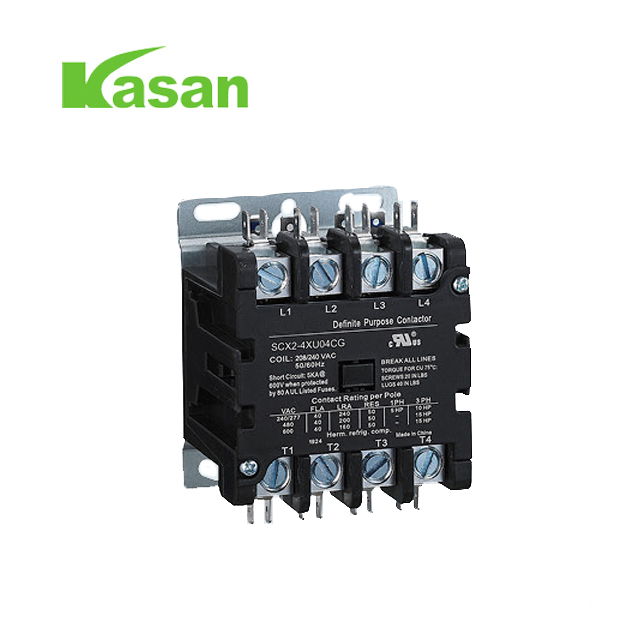

UL မှ အတည်ပြုထားသော 4 Pole 40 AMP DP Contactor 120 Volt AC Coil Contactor

လျှောက်လွှာအပိုင်း

SCX2 စီးရီး Definite Purpose Contactors များသည် လေအေးပေးစက်များ၊ ရေခဲသေတ္တာများ၊ ခံနိုင်ရည်ရှိသော အပူပေးခြင်း အပါအဝင် စီးပွားရေးဆိုင်ရာ အသုံးပြုမှုများအတွက် သင့်လျော်သည်။ ကုန်ကျစရိတ်သက်သာပြီး စွမ်းဆောင်ရည်မြင့်မားသော contactor လိုအပ်သည့် အလင်းရောင်နှင့် အခြားတပ်ဆင်မှုများစွာ။ ဤစက်ပစ္စည်းများသည် လိုက်လျောညီထွေရှိမှုကို ပေးစွမ်းပြီး ပြည့်မီရန် သို့မဟုတ် ကျော်လွန်ရန် ဒီဇိုင်းထုတ်ထားသည်။

UL/CSA ၏ Definite Purpose Contactors စံနှုန်းအရ သတ်မှတ်ထားသည့် လျှပ်စစ်နှင့် စက်ပိုင်းဆိုင်ရာ လိုအပ်ချက်များ။

လျှပ်စစ်ဆက်သွယ်မှုအဆင့်သတ်မှတ်ချက်များ: 20A-90A

လျှပ်စစ်ကွိုင်အဆင့်သတ်မှတ်ချက်များ: 24-60oV

ဘဝအဆင့်သတ်မှတ်ချက်၊ 100,000 နှင့် 250,000 သံသရာ ရွေးချယ်မှုများ။

ရွေးချယ်စရာများ- 1,2,3,4 တိုင်များသည် 24,120,240 နှင့် 480 VAC ကွိုင်များနှင့် ကိုက်ညီသော လျှပ်စစ်အဆင့်သတ်မှတ်ချက်ဝက်အူ၊

ဘောက်စ် သို့မဟုတ် ဖိအားပြားချိတ်ဆက်မှုများ NEMA တပ်ဆင်ခြင်းအခြေခံ။

NO/NC အဆုံးခလုတ်အစုံ။

Terinations 10-32 cre 20၊ 25 နှင့် 30 FLA မော်ဒယ်များ

Box Lug-40၊ 50၊ 60၊75 နှင့် 90 FLA မော်ဒယ်များ

အပူချိန် အပိုင်းအခြား- 40°F မှ +150°F/- 40°Cto +65°C

မှတ်ချက်-

1. သတ်မှတ်ထားသောအတိုင်းအတာများမပါဘဲဝါယာကြိုးချိတ်ဆက်ခြင်း၏သည်းခံနိုင်ရည်သည် 0.2mm.2.အဆင့်သတ်မှတ်ထားသောလက်ရှိ 20-40FLA 182 Poles ထုတ်ကုန်များအတွက်အဓိကဆားကစ်ဝက်အူသော့ခတ်ခြင်း torque- SCREWS 22 IN-LBS/LUGS 40 IN-LBSMain circuit screw locking torque LA0-40 40 လက်ရှိသတ်မှတ်ထားသောလက်ရှိ နှင့်50-60FLA ထုတ်ကုန်များ- အဆင့်သတ်မှတ်ထားသော လက်ရှိ 75-90FLA ထုတ်ကုန်များအတွက် 50 IN-LBSMain ဆားကစ်ဝက်အူသော့ခတ်မှု torque- 50 IN-LBS

အရန်မော်ဂျူး ဝက်အူသော့ခတ်ခြင်း ရုန်းအား- အဆင့်သတ်မှတ်ထားသော လက်ရှိ 20-90FLA ထုတ်ကုန်များအတွက် 10 IN-LBSCoil ဝက်အူသော့ခတ်မှု ရုန်းအား- 10 IN-LBS3။ အမြန်ချိတ်ဆက်သည့်ဆော့ဖ်ဝဲဂိတ်သည် IEC60760 စံနှုန်းကို လိုက်နာရမည်ဖြစ်ပြီး ဂိတ်နှင့်ထည့်သွင်းမှုကြား ယုံကြည်စိတ်ချရသောချိတ်ဆက်မှုကို သေချာစေရန်၊ ဝါယာကြိုးကို ထည့်သွင်းအသုံးပြုပါက၊
